エアー吸引ローダー(粉粒体バキュームコンベア)

エアー吸引ローダーは、粉粒体原料を高所や別場所のホッパーまで
ブロワを使用してエアー搬送するコンベアシステムです。

ペレットや顆粒状の原料はもちろんですが、粉体用には高密度フィルターを装着し空気中への原料飛散を防止します。

また毎回の吸引後エアパージにて逆洗をかけることで、フィルターの目詰まりを防止するプログラムを組んでいます。
※フィルターメッシュサイズは別途選定

吸引ローダーの構造

リングブロワを吸引源に、粉粒体原料をエアーによって吸引搬送します。
ローダーホッパーはサイクロン構造になっておりエアと原料を分離します。
吸引してローダーホッパーにたまった原料は、下部のシャッターから排出、シャッターは
ウェイトまたはエアシリンダ式による開閉機構です。
エアーはフィルターを通してブロワに吸引されますが、粉体の場合はフィルターが詰まりやすいためエアパージによる逆洗をかけることでフィルターの目詰まりを防止しています。

関連オプション

原料はストックホッパーから吸い出すか、フレコンや紙袋から直接吸い出します。

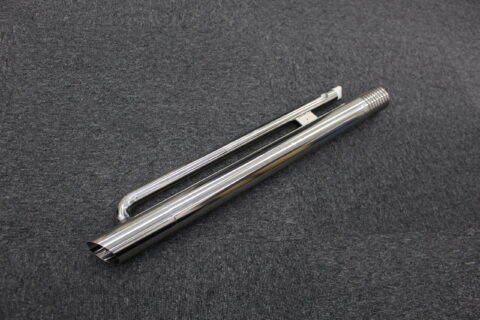

吸出しの際には、吸引ノズルを使用します。(エアー量調整機構付き)

スクリュー供給機/カップ計量装置への搭載

スクリュー供給機やカップ計量装置のホッパーへ吸引ローダーを搭載することで、
ホッパー内の原料残を検知して、自動原料補給させることが可能になります。
